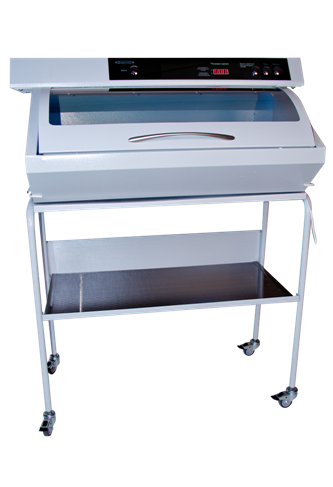

КБ-"Я"-ФП
Уточняйте цену и наличие
Подробное описание
  1. НАЗНАЧЕНИЕ

              Камера предназначена для хранения предварительно простерилизованних медицинских инструментов с целью предотвращения их вторичной контаминации микроорганизмами. ВНИМАНИЕ! Камера не предназначена для стерилизации и дезинфекции инструментов!
               Камера обеспечивает постоянную готовность к работе медицинских инструментов в процессе их длительного (до 7 суток) хранения.
               Камеру размещают в операционных, перевязочных, смотровых, стоматологических кабинетах и других помещениях , где требуется работа со стерильными медицинскими инструментами.

  2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

               Камера работает от сети переменного тока напряжением ( 220 +/- 22 ) В , частотой 50 Гц.
    Мощность , потребляемая камерой от сети переменного тока, не более 40 ВА.
               Облученность от источника УФ-излучения типа PHILIPS TUV 30 Long Live до наиболее удаленной точки внутри камеры на длине волны 253,7 нм не менее 1,0 Вт/м2
               Время непрерывной работы камеры не более 168 часов.
               Время выхода камеры на рабочий режим не должно превышать 10 мин.
               Усилие, прилагаемое к ручке, необходимое для открывания крышки камеры не более 20Н.
               Камера имеет металлическую решетку из нержавеющей стали для размещения инструмента , выдерживающую равномерно распределенную нагрузку не более 100 Н.
               По электробезопасности камера соответствует требованиям ГОСТ 12.2.025 и выполнена по классу защиты 1 тип Н.

               Габаритные размеры камеры 800х600х420 мм.
               Масса камеры не более 50 кг.
               Средняя наработка на отказ не менее 1500 часов.
               Средний срок службы не менее 5 лет.
               Наружные поверхности камеры допускают дезинфекцию способом протирания дезинфицирующими средствами, зарегистрированными и разрешенными в РФ для дезинфекции поверхностей по режимам, регламентированным действующими документами по применению дезинфицирующих средств, утвержденными в установленном порядке. Внутренние поверхности камеры устойчивы к обработке способом протирания 6% раствором перекиси водорода.
                Условия эксплуатации камеры соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ Р 50444-92: температура от +10 С до + 35 C ; относительная влажность - 80 % при температуре 25 С.

  3. КОМПЛЕКТ ПОСТАВКИ

    В комплект поставки камеры входят:
    • КамераУФ-бактерицидная для хранения стерильных медицинских инструментов КБ-"Я"-ФП - 1 шт.
    • Тара упаковочная - 1 шт.
    • Паспорт - 1 экз.

  4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

    Камера состоит из:
    • корпуса с прозрачной крышкой из стекла М-1 "триплекс" с титановым покрытием, полностью задерживающим УФ-излучение
    • металлической решетки для укладки стерильных инструментов
    • светотехнической части ( бактерицидная лампа PHILIPS TUV 30 W LL , пускорегулирующая аппаратура , блок управления и контрольно-измерительные приборы).
            Пускорегулирующая аппаратура выполнена по стартерной схеме.  Подключение камеры к сети питания осуществляется с помощью трехпроводного сетевого кабеля , один из проводов которого - заземляющий .
    На панель блока управления вынесены:
    • Выключатель "Электропитание".
    • Таймер, который выполняет вспомогательную функцию и облегчает работу медицинского персонала. Он имеет четыре разряда и показывает время суммарной наработки бактерицидной лампы (8000 часов).
    • Кнопка "текущее время / время наработки бактерицидной лампы " ,в отжатом положении показывает текущее время , которое устанавливается кнопками "часы" и "минуты" с маркировками "вкл." и "выкл." , а в нажатом положении показывает время наработки бактерицидной лампы.
    Светодиоды:
    • красный - "подготовка инструментов к использованию"
    • зеленый - "инструменты к использованию готовы"

    показывают текущие этапы обработки внутреннего объема камеры УФ-излучением в соответствии с порядком работы.
    Звуковой сигнал: в камере установлен пьезоизлучатель , издающий звуковой сигнал , который включается после открывания дверцы и предупреждает , что время открывания дверцы камеры ограничено.
    Принцип работы основан на применении УФ-излучения , источником которого является бактерицидная лампа PHILIPS TUV 30 W LL. Более 60% излучения приходится на излучение с длинной волны 253,7 нм , обеспечивающее максимальное бактерицидное действие.
             Прозрачная крышка камеры перекрывает УФ-излучение бактерицидной лампы при открывании, обеспечивая защиту от него оператора и предоставляет возможность выбрать инструмент не открывая крышки.
              Целесообразно использовать камеру в режиме постоянного включения , делая перерыв только на перезагрузку ( 1 раз в 7 дней ).             При таком режиме работы бактерицидная лампа подлежит замене 1 раз в год ( через 8000 часов).

  5. ПОРЯДОК РАБОТЫ

               Загрузку камеры проводят в асептических условиях. Персонал, проводящий загрузку камеры, должен использовать при этом стерильную спецодежду и резиновые перчатки.
               Стерильные инструменты раскладываю стерильным корнцангом или пинцетом в один слой, продвигаясь от задней стенки камеры к передней.
               Время загрузки камеры не должно превышать 10 минут.
               После загрузки материала крышку закрывают и не открывают в течение 9 минут. При этом на панели управления в течение 9 минут горит красный светодиод "подготовка инструментов к использованию".
               После окончания времени обработки материала, через 9 минут, загорается зеленый светодиод "инструмент к использованию готов".
    Если изъятие изделий превысит 5 секунд (но не более 10 минут), то следующий забор инструмента должен быть осуществлен не ранее, чем через 9 минут.
               После окончания времени обработки материала (через 2 минуты или через 9 минут) загорается зеленый светодиод "инструменты к использованию готовы".
               Если крышка была открыта более 10 минут, все инструменты вновь подлежат стерилизации , а камера повторной перезагрузке.
               Простерилизованные инструменты допускается хранить в камере с включенной бактерицидной лампой не более 7 суток.
               По истечении 7 суток эксплуатации камера должна быть подвергнута обработке согласно эксплуатационной документации, а оставшиеся в камере неиспользованные инструменты должны быть вновь простерилизованны одним из разрешенных для этого методом.
               Звуковой сигнал , издаваемый пьезоэлементом , вмонтированным в корпус камеры включается после открывания дверцы и предупреждает мед. персонал , что время нахождения камеры с открытой дверцей ограниченно режимами поддержания стерильности.
