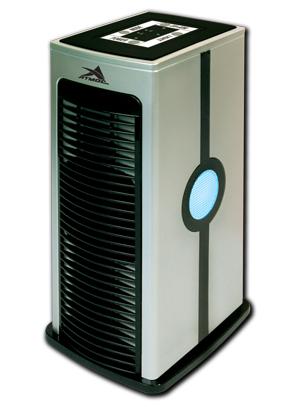

Воздухоочиститель АТМОС-ВЕНТ-1103
Подробное описание
Технические характеристики:
Напряжение питания (В) 12
Потребляемая мощность (Вт) 7
Длина волны УФ ламп (нм) 254
Обслуживаемый объем (м куб.) 110
Количество скоростей очистки 2
Габаритные размеры (мм) 265х140х120
Срок службы (лет) 7
Ночная подсветка да
Ионизация да
Концентрация отрицательно заряженных аэроионов (ед зар / см куб.) 50000
Максимальный уровень шума (Дб) 32
Ароматизация воздуха да
Масса (кг) 1


НАЗНАЧЕНИЕ ПРИБОРА


«АТМОС-ВЕНТ-1103» относится к типу приборов многоступенчатой протяжной очистки воздуха и предназначен для эксплуатации в помещениях около 110 куб. метров. За счет работы встроенного вентилятора, грязный воздух поступает внутрь корпуса прибора, затем проходит сквозь 6 уровней фильтров, очищается и возвращается в атмосферу помещения. «АТМОС-ВЕНТ-1103» использует следующие уровни фильтрации: первичный, электростатический ESP, угольный и фотокаталитический фильтры, а также бактерицидную УФ лампу и генератор отрицательных ионов кислорода. Следует отметить, что каждый фильтр изготовлен из высококачественных материалов и устанавливается в прибор отдельно, что существенно повышает качество очистки воздуха.

Отличительной особенностью прибора является его компактный вертикальный дизайн с удобной панелью управления в верхней части, имеющей звуковую и световую индикацию. Компактный малошумный вентилятор способен работать в двух различных режимах по скорости воздухообмена. В любом из режимов существует возможность включения/отключения функций фотокатализа и ионизации, а также ночной подсветки. В дополнение конструктивно реализована возможность ароматизации воздуха. Высокие функциональные показатели по степени очистки воздуха в сочетании с простотой и удобством в эксплуатации.


Уровни последовательной фильтрации воздуха:


первичный фильтр (задерживает крупные пылевые частицы, пух, волосы, шерсть животных);
►электростатический ESP фильтр (удерживает под действием электростатических сил мелкодисперсную пыль, в состав которой входят: различные аллергены, споры растений, цветочная пыльца,  клещ домашней пыли  и продукты его жизнедеятельности, споры плесневых грибков, аэрозоли, сажа, табачный дым, вирусы, бактерии, микроорганизмы);
угольный фильтр (поглощает молекулы летучих и полулетучих соединений - вредных газов, неприятных запахов, табачного дыма и дезодорантов);
фотокаталитический фильтр (позволяет разлагать химическим способом на молекулярном уровне вредные токсичные альдегидные и бензольные соединения, окислы азота и другие газы);
►ультрафиолетовая лампа (осуществляет бактерицидную обработку воздуха длиной волны 254 нм ультрафиолетового спектра, способной эффективно стерилизовать воздух, уничтожая вирусы и бактерии);
►генератор отрицательных ионов кислорода (ионизирует воздух в рекомендуемой концентрации, делает его бодрящим и живительным, снижает утомляемость, улучшает общий иммунитет организма и оказывает благотворное влияние на здоровье человека).

ПРИНЦИП ДЕЙСТВИЯ


Воздухоочиститель «АТМОС-ВЕНТ-1103» относится к типу приборов многоступенчатой протяжной очистки воздуха. За счет работы вентилятора, расположенного внутри изделия, неочищенный воздух засасывается через входные отверстия в тыловой части внутрь прибора. Затем он проходит через несколько различных уровней фильтров, очищается и возвращается через выходные отверстия в атмосферу помещения.

Воздухоочиститель «АТМОС-ВЕНТ-1103» использует для очистки воздуха следующие виды фильтров:

►первичный фильтр (задерживает крупные пылевые частицы, пух, волосы, шерсть животных);
►электростатический ESP фильтр (мелкодисперсная пыль притягивается под действием электростатических сил к металлической пылесборной пластине фильтра);
►угольный фильтр (поглощает молекулы летучих и полулетучих соединений - вредных газов, неприятных запахов, табачного дыма и дезодорантов);
►фотокаталитический фильтр (позволяет разлагать химическим способом на молекулярном уровне вредные токсичные альдегидные и бензольные соединения, окислы азота и другие газы).

Необходимо добавить, что на последнем уровне очистки воздух проходит бактерицидную обработку с помощью ультрафиолетовой лампы с длиной волны 254 нм. Данный диапазон ультрафиолетового спектра способен эффективно стерилизовать воздух, уничтожая вирусы и бактерии. Кроме этого, уже очищенный воздух перед выходом в помещение, ионизируется в рекомендуемой концентрации за счет встроенного во внутренней части корпуса прибора генератора отрицательных ионов кислорода, который также является неотъемлемой частью электростатического ESP фильтра. Пользователь также имеет возможность дополнительно ароматизировать чистый воздух, поместив специальную ароматическую пластину в соответствующий контейнер или  добавив несколько капель ароматического масла на губку в контейнере (пластины и масло в комплект не входят).

В зависимости от степени загрязнения и условий эксплуатации прибор способен работать в двух различных режимах по скорости воздухообмена. В любом из режимов существует возможность включения/отключения функций фотокатализа и ионизации, а также ночной подсветки. Для этого на верхней части корпуса прибора имеются кнопки управления.



УСТРОЙСТВО ПРИБОРА




Воздухоочиститель «АТМОС-ВЕНТ-1103» представляет собой вертикальный корпус с кнопками управления и соответствующими световыми индикаторами в верхней части. В передней части корпуса расположена решетка с отверстиями для выхода воздуха, а в тыловой части находится крышка с входными отверстиями для воздуха, под которой располагаются фильтры. Основные элементы прибора представлены ниже:


Воздухоочиститель
1    Корпус
2    Крышка
3    Панель управления
4    Плафон ночной подсветки
5    Первичный фильтр
6    Блок с ионизирующими шпилями
7    Электростатический фильтр
8    Угольный фильтр
9    Фотокаталитический фильтр
10  Ультрафиолетовая лампа
11  Контейнер для ароматизации
12  Концевой выключатель



ПАНЕЛЬ УПРАВЛЕНИЯ


Верхняя часть корпуса прибора имеет панель управления. Она снабжена кнопками переключения режимов и соответствующими светодиодными индикаторами. Схема панели управления представлена ниже:

Воздухоочиститель



ПРАВИЛА ПОЛЬЗОВАНИЯ


Подготовка к эксплуатации


Выберите подходящее помещение для установки прибора. Воздухоочиститель «АТМОС-ВЕНТ-1103» должен быть установлен вертикально на твердой и ровной горизонтальной поверхности. Подберите приемлемое место для установки, обеспечивающее нормальную циркуляцию воздуха. Убедитесь, что длина сетевого провода достаточна для подключения к сети питания 220 В. С помощью соединительного шнура с блоком питания подключите прибор к сети переменного тока напряжением 220 В. Соответствующее гнездо для подключения расположено слева в нижней части крышки прибора (2). Прибор готов к работе.


Начало работы


Слегка нажмите на кнопку «POWER», расположенную на панели управления прибором (3). Загораются индикаторы на панели управления и плафоны ночной подсветки, а вентилятор начинает вращаться. Вы услышите легкий шум от работы вентилятора и почувствуете воздушный поток из отверстий для выхода воздуха - прибор работает.

Переключение скорости вентилятора


Первоначальное включение прибора (см. выше) обеспечивает запуск высокой «H» скорости вентилятора. Легкое нажатие кнопки «MODE» на панели управления (3) переключает вентилятор на низкую «L» скорость очистки. Повторное нажатие на кнопку «MODE» вновь возвращает исходную высокую «H» скорость очистки и т.д. Другими словами, последовательное нажатие на кнопку «MODE» переключает скорости вентилятора. Расположенные справа от кнопки «MODE» индикаторы «H» и «L» информируют пользователя о выбранной скорости работы вентилятора.
В зависимости от степени загрязнения воздуха рекомендуется использование различных скоростных режимов вентилятора. Чем больше загрязнение - тем выше скорость очистки воздуха. Во время сна разумно использовать низкую скорость, имеющую минимальный уровень шума.

Режим фотокаталитической фильтрации, бактерицидной
обработки и ионизации воздуха


При первоначальном  включении режим фотокаталитической фильтрации, бактерицидной обработки и ионизации воздуха включен. В этом случае загорается индикатор, расположенный рядом с кнопкой «UV+ION». Отключение вышеупомянутого режима работы достигается однократным легким нажатием на ту же кнопку «UV+ION» - соответствующий индикатор погаснет. Последующее нажатие вновь включает режим и т.д. Необходимо добавить, что включение и отключение данного режима можно производить на любой из двух скоростей очистки. Отключение данного режима рекомендуется, когда загрязнение воздуха незначительное или в целях экономии электроэнергии.

Фотокаталитическая фильтрация позволяет очищать воздух химическим способом, разлагая и окисляя токсичные вредные альдегидные и бензольные соединения, окислы азота. Реакция происходит прямо на поверхности фотокаталитического фильтра под действием ультрафиолетового излучения от лампы. Причем вредоносные органические примеси разрушаются на безвредные компоненты (вода и углекислый газ). На фотокаталитический фильтр нанесен катализатор (TiO2),  который обеспечивает эффективное протекание процесса.

Ультрафиолетовая лампа параллельно производит бактерицидную обработку воздуха, обеззараживая его от микробов, вирусов, бактерий, грибков и пагубных микроорганизмов.

Функция ионизации - это процесс обогащения уже очищенного воздуха полезными ионами. Отрицательно заряженные ионы молекулы кислорода позитивно действуют на организм человека, укрепляют иммунитет, снижают утомляемость, придают бодрость и здоровье. Воздух становится целебным и «живительным», как на морских курортах или в горах.

Режим ночной подсветки


Воздухоочиститель «АТМОС-ВЕНТ-1103» имеет функцию ночной подсветки, которая позволяет эстетично использовать прибор в качестве ночного светильника. Включение и выключение плафонов ночной подсветки (4) на торцевых сторонах прибора обеспечивается последовательным нажатием на кнопку «LIGHT». Расположенный рядом с кнопкой индикатор оповещает пользователя о включении или выключении данного режима. При первоначальном включении прибора режим ночной подсветки включен.

Функция дополнительной ароматизации воздуха


С помощью воздухоочистителя «АТМОС-ВЕНТ-1103» пользователь имеет возможность ароматизировать воздух. Во внутренней части корпуса прибора расположен специальный контейнер для ароматизации воздуха (11). Извлечь контейнер (11) из корпуса прибора возможно, когда демонтирована крышка (2) (инструкции по демонтажу крышки  представлены в разделе «Обслуживание» - см. далее). Извлеките контейнер, откройте его, поместите ароматическую пластину внутрь или добавьте несколько капель ароматического масла на губку внутри контейнера. Закройте и поместите контейнер в исходное положение. Зафиксируйте в исходное положение крышку (2) воздухоочистителя. Во время работы изделия, за счет движения воздушного потока, происходит вынос молекул аромата – воздух насыщается запахом.
Необходимо добавить, что ароматические пластины и масло не входят в комплект поставки. Их можно приобрести в специализированных магазинах или сервисных центрах. Рекомендуется использовать специально разработанные масляные ароматические добавки или пластины для приборов серии «АТМОС». Использование похожих средств ароматизации сторонних производителей не гарантирует выполнение заявленных функций, а также может повредить внутренние детали прибора или испортить чистоту воздуха (вредные химические добавки).

Выключение прибора


Нажмите кнопку «POWER», расположенную на панели управления прибором (3). Все индикаторы и плафоны ночной подсветки погаснут, а вентилятор плавно прекратит вращение - прибор выключен. Все ранее установленные режимы также отключаются. Рекомендуется при длительных перерывах в использовании воздухоочистителя извлекать штепсель сетевого провода из розетки источника питания 220 В.

ОБСЛУЖИВАНИЕ


Уважаемые пользователи! Прежде чем производить обслуживание или осмотр внут-ренних частей воздухоочистителя, необходимо убедиться, что прибор полностью обесточен. Для этого нажмите клавишу «POWER» для выключения прибора (см. пункт «Выключение прибора»), а затем отсоедините шнур с блоком питания от сети переменного тока напряжением 220 В и от корпуса прибора. Переместите прибор в удобное для обслуживания место крышкой (2) к себе. Изделие готово к обслуживанию.

Очистка фильтров


Отсоедините крышку (2) от корпуса прибора. Для этого слегка переместите верхнюю защелку вниз и потяните крышку на себя и наверх. Извлеките первичный фильтр (5) из внутренней части крышки (2). Затем аккуратно и поочередно демонтируйте блок с ионизирующими шпилями (6), электростатический фильтр (7), угольный фильтр (8) и фотокаталитический фильтр (9).

Аккуратно промойте в теплой воде, а затем просушите первичный фильтр (5). Протрите от грязи и пыли блок с ионизирующими шпилями (6). Тщательно промойте электростатический фильтр (7). Для этих целей можно использовать мягкую щетку и нейтральное моющее средство. После очистки необходимо полностью высушить фильтр (используйте фен для сушки волос). Слегка встряхните и удалите пыль с угольного (8) и фотокаталитического (9) фильтров (промывка не требуется). Протрите слегка влажной салфеткой внутренние полости прибора. Не трогайте ультрафиолетовую лампу руками, так как оставленные отпечатки пальцев рук на поверхности лампы могут значительно сократить срок ее службы.

Далее установите все элементы в обратном порядке и закройте крышку (2), зафиксировав до щелчка в исходном положении. Обратите внимание, что концевой выключатель (12) должен быть плотно зафиксирован крышкой (2), в противном случае прибор не включится.

Обслуживание воздухоочистителя «АТМОС-ВЕНТ-1103» осуществляется по мере загрязнения на основе визуального осмотра через каждые 2-3 недели.

Замена первичного, угольного и фотокаталитического фильтров


В случае, когда эффективность очистки воздухоочистителя «АТМОС-ВЕНТ-1103» значительно снизилась, даже после регулярной очистки всех фильтров, рекомендуется замена комплекта фильтров: первичного (5), угольного (6) и фотокаталитического (7). Для замены вышеупомянутого комплекта фильтров прежде всего необходимо демонтировать крышку (2) (см. выше). После этого возможно поочередно изъять и заменить первичный, угольный и фотокаталитический фильтры соответственно. Замена электростатического фильтра не требуется. Установка фильтров производится в обратном порядке. Среднестатистический срок службы комплекта фильтров составляет 8-10 месяцев. Приобрести комплект фильтров можно в специализированных магазинах или сервисных центрах.

Внимание! Использование фильтров, предназначенных для других моделей воздухоочистителей или похожих фильтров сторонних производителей, не гарантирует корректную работу прибора и может вывести изделие из строя.

МЕРЫ ПРЕДОСТОРОЖНОСТИ


Уважаемый пользователь! Большая просьба, внимательно ознакомиться с нижеприведенными предупреждениями и предостережениями при обслуживании и эксплуатации воздухоочистителя «АТМОС-ВЕНТ-1103». Мы призываем Вас соблюдать все указанные меры предосторожности.

Воздухоочиститель «АТМОС-ВЕНТ-1103» предназначен для эксплуатации  при температуре от +5 до + 40 градусов С и относительной влажности около 80%. Длительное хранение данного прибора допускается в сухом отапливаемом помещении. В случае транспортировки в условиях низких температур необходимо выдержать прибор при комнатной температуре около 30 минут до начала его эксплуатации.



Предупреждения


1) Во избежание опасности повреждения прибора, пожара или поражения электрическим током в результате короткого замыкания, не используйте поврежденные сетевой шнур с адаптером или штепсель. При повреждениях такого рода необходимо обратиться в специализированный Сервисный центр по ремонту воздухоочистителей. Использование сетевых шнуров с адаптером, предназначенных для других приборов или других производителей, не гарантирует корректную работу и может вывести изделие из строя.
2) Не сгибайте, не пережимайте, не повреждайте и не тяните за сетевой шнур питания при перемещении прибора или его отключении от сети. Не устанавливайте посторонние предметы на сетевой шнур питания.
3) Не пытайтесь осуществлять самостоятельный ремонт или разбирать изделие. Это может привести к выходу изделия из строя, пожару или короткому замыканию.
4) Всегда выключайте питание и извлекайте сетевую вилку адаптера из розетки перед процессом обслуживания прибора, заменой фильтров, перемещением прибора на новое место или длительным перерывом в его эксплуатации.
Осуществляйте данные действия только согласно Инструкции по эксплуатации.
5) Не прикасайтесь к прибору мокрыми руками. Не проливайте на прибор воду или другие жидкости. Это может привести к удару электрическим током.
6)  Не устанавливайте изделие в местах с повышенной влажностью (ванная комната и т.д.). Это может привести к поражению электрическим током или выходу прибора из строя.
7) Не храните и не эксплуатируйте данное изделие в местах, где много испарений от лакокрасочных материалов и нефтепродуктов. Это может привести к опасности возникновения пожара, потере функциональных свойств фильтров или удару электрическим током.

Предостережения


1) Не устанавливайте изделие вблизи источников тепла (нагревательные приборы, батареи центрального отопления и т.д.). Это может привести к деформации корпуса прибора и изменению его цвета.
2) Не допускайте попадания на прибор прямых солнечных лучей.
3) Не располагайте прибор на расстоянии ближе, чем 1 метр от нахождения телевизоров, радиоприемников, акустических систем и антенн. Данное изделие может служить источником помех.
4) Не эксплуатируйте изделие на открытом воздухе.
5) Не используйте данное изделие для удаления смога или в качестве вытяжки на кухне. Это значительно сократит срок службы фильтров или повлечет снижение эксплуатационных свойств прибора.
6) Не допускайте попадания синтетических жидкостей, искр или горящих объектов в прибор. Это может привести к возгоранию и пожару.
7) Не вставляйте пальцы рук, другие части тела или посторонние предметы в отверстия для впуска и выпуска воздуха. Это может привести к повреждению прибора, поражению электрическим током или травме.
8)  Отключите изделие перед распылением в помещении средств для защиты от насекомых, чтобы предотвратить попадание химикатов внутрь прибора и повреждению фильтров.
9) При использовании прибора совместно с увлажнителем воздуха, не допускайте, чтобы влага попадала в данный прибор. Это может привести к  короткому замыканию или поражению электрическим током.
10) Не заслоняйте впускное и выпускное отверстия для воздуха, так как это снизит производительность данного изделия и может привести к его поломке. Размещайте прибор на горизонтальной твердой ровной поверхности в месте, обеспечивающем нормальную циркуляцию воздуха.
11) Не ставьте рядом с изделием емкость с водой во избежание поражения электрическим током или поломки изделия.
12) Никогда не используйте бензин или другие химические растворители для очистки изделия или его частей. В данном случае, пластиковый корпус прибора может быть разрушен, что приведет к поражению электрическим током или пожару.
13) Если Вы не используете изделие в течение длительного времени, пожалуйста, вынимайте сетевой шнур с адаптером из розетки. Извлекая его, придерживайте розетку, аккуратно вынимая штепсель рукой. В противном случае это может привести к выходу прибора из строя, короткому замыканию и пожару.
14) Не устанавливайте изделие на металлические поверхности корпусов аудио/видео техники и холодильников. Не устанавливайте изделие на неустойчивые поверхности. Это может привести к падению и его выходу из строя.
15) Не садитесь и не вставайте на изделие, предохраняйте его от механического воздействия и повреждений. Не эксплуатируйте изделие, если оно вибрирует, наклонено или упало. Это может привести к поломкам.
16) Запрещается располагать на поверхности прибора бумажные салфетки, одежду и др. предметы.
17) Если изделие работает совместно с нагревательными приборами, то необходимо обеспечить хорошую вентиляцию. Данное изделие не может удалять моноксид углерода (угарный газ). В противном случае, Вы можете задохнуться.
18) Не используйте изделие в помещениях, наполненных легковоспламеняющимися горючими или взрывоопасными веществами, агрессивными газами, металлической пылью или дымом. Это может привести к пожару.
19) При первом использовании изделия, может появиться запах катализа или новой пластмассы. Запах исчезнет через некоторое время после начала работы прибора.
20) Не устанавливайте прибор в местах, легко досягаемых детьми.


КОМПЛЕКТ ПОСТАВКИ


Воздухоочиститель «АТМОС-ВЕНТ-1103» - 1 шт.
Упаковочный комплект - 1 шт.
Инструкция по эксплуатации (руководство пользователя) - 1 шт.
Соединительный шнур с блоком питания для подключения к сети переменного тока напряжением 220 В - 1 шт.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА


Производитель гарантирует соответствие изделия требованиям технических условий при соблюдении владельцем инструкции по эксплуатации, транспортировке и хранению. Качество изделия проверяется непосредственно перед отправкой с завода. Воздухоочиститель «АТМОС-ВЕНТ-1103» адаптирован для эксплуатации на территории РФ и имеет Сертификат Соответствия. Производитель оставляет за собой право вносить изменения в конструкцию и режимы работы прибора без предварительного уведомления в данной инструкции.

Гарантийный срок эксплуатации - 12 месяцев со дня продажи. Дата продажи и штамп магазина в инструкции по эксплуатации является необходимым условием гарантийного обслуживания.

Производитель освобождается от исполнения гарантийных обязательств в случаях: вмешательства в работу внутренних частей прибора, повреждений корпуса и его составных частей, неисправностей в работе, произошедших по вине пользователя при несоблюдении инструкции по эксплуатации или в случае разборки и осуществления самостоятельного ремонта, а также повреждений, произошедших из-за форс-мажорных обстоятельств. В вышеперечисленных случаях ремонт производится за счет владельца. Выход из строя УФ лампы гарантийным случаем также не является.

Срок службы изделия составляет 7 лет со дня продажи. После окончания срока службы изделия организация, имеющая на это право, осуществляет ревизию изделия и делает заключение о возможности его дальнейшей эксплуатации.

ИЗДЕЛИЕ ПРОИЗВЕДЕНО:

АТМОС ГмбХ, Шлютерштрассе 33, 40699, Эркрат, Германия.



ЗАВОД ИЗГОТОВИТЕЛЬ:

ATMOC Co., Ltd., 7F., No. 88, Sec 1, Kwang Fu Road, San Chung City, Taipei Hsien, Taiwan.
